El proceso
Grabación de señales
Durante la grabación de cuatro minutos, se colocan cinco electrodos en el cuerpo, de forma similar a un electrocardiograma.
Resultado en poco tiempo
Durante la grabación de cuatro minutos, se colocan cinco electrodos en el cuerpo, de forma similar a un ECG.
Consulta médica
Una persona con formación médica analiza el resultado con el paciente.
El informe
- Evaluación asistida por IA sobre trastornos de perfusión, enfermedades cardíacas estructurales y arritmias.
- Representación de los vectores y su orientación en el espacio.
- Parámetros seleccionados de vectorcardiografía y ECG.
- Representación del ECG de 12 derivaciones, incluidas las derivaciones ampliadas del lado izquierdo y derecho (conforme a las directrices de la ESC).

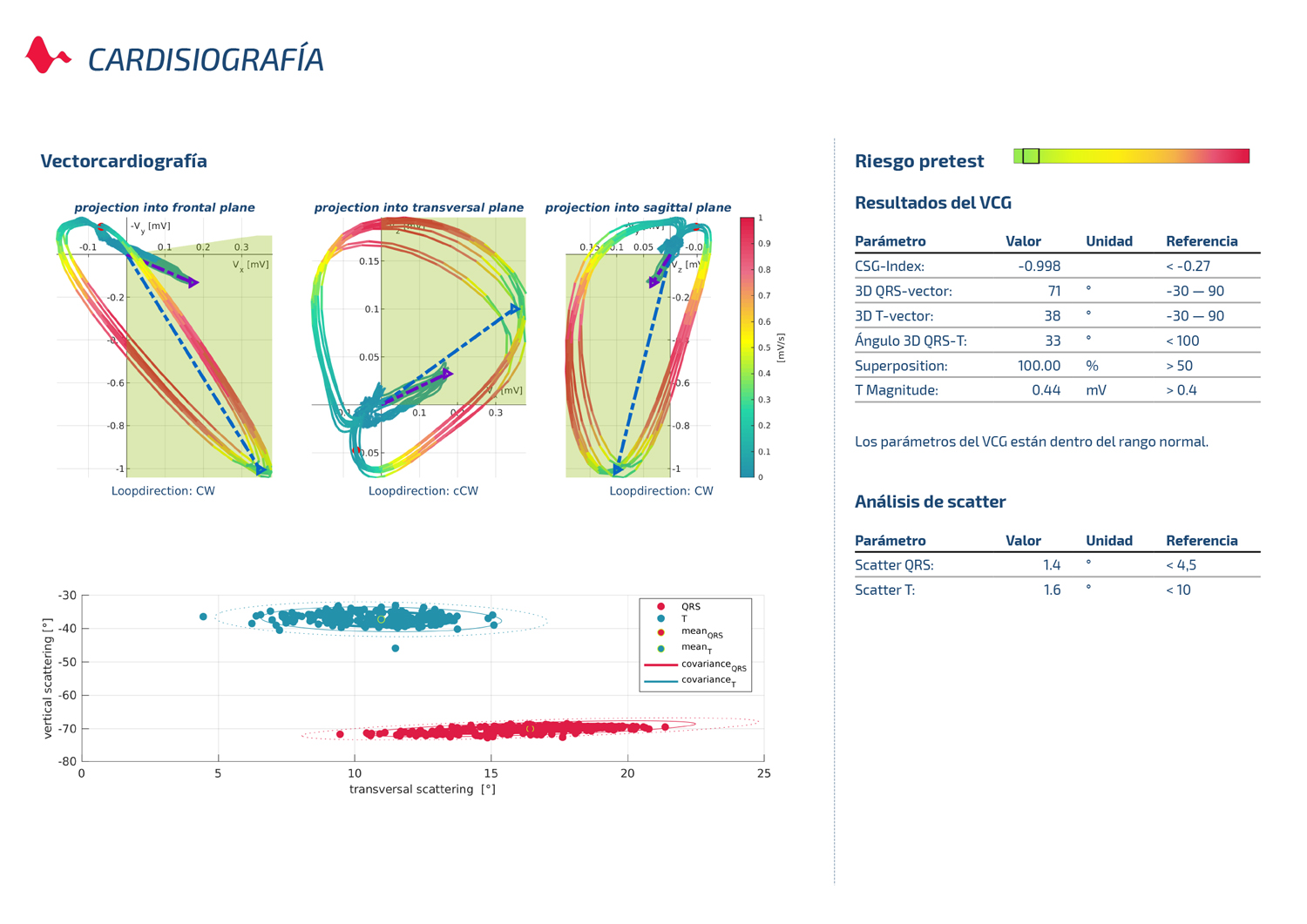

Página 1: Evaluación de la vectorcardiográfica
Representación de los lazos vectoriales en tres planos, con codificación por colores (velocidad), sentido de rotación y bloques de activación. También se muestran los principales parámetros vectorcardiográficos, incluido el índice CSG, un fuerte indicador de alteraciones isquémicas. Dos parámetros clave, Scatter QRS y Scatter T, se presentan por separado. Si se ha especificado previamente, se indica el riesgo pretest.

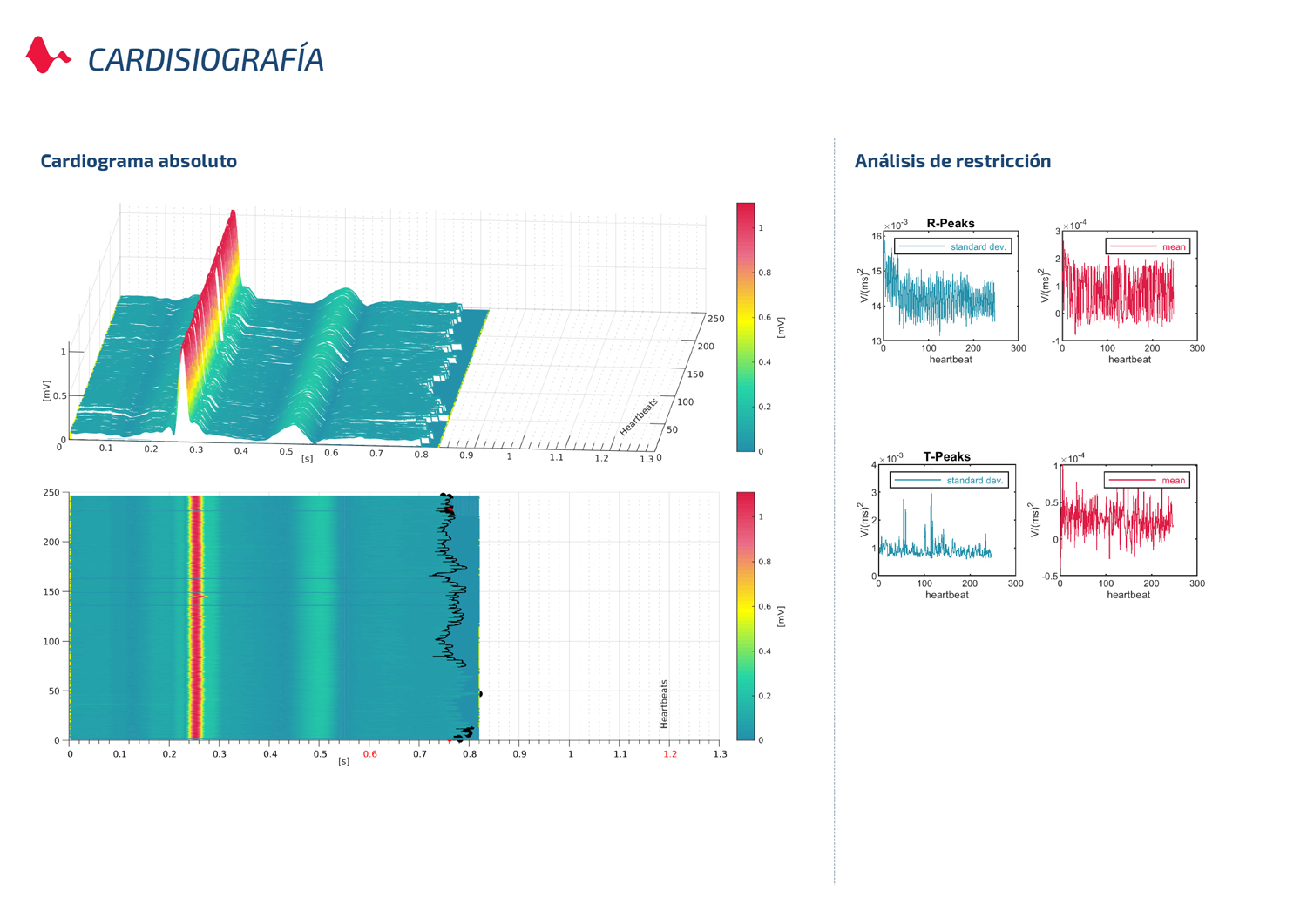

Página 2: Diagrama absoluto en 3D y análisis de restricción
Representación de todos los latidos cardíacos registrados durante los 4 minutos de medición en el cardiograma absoluto 3D. En este gráfico se hacen visibles las extrasístoles supraventriculares y ventriculares, así como la fibrilación auricular y otras arritmias.
Además, se analiza la variabilidad en la duración del ciclo y la amplitud de los latidos.
Página 3: ECG y análisis del ritmo
Se enumeran todos los parámetros conocidos de los sistemas de ECG convencionales y se comparan con los valores normales. Las desviaciones se detectan y se muestran automáticamente.
Además, se realiza un análisis del ritmo cardíaco con salida automática de los resultados.
Una tira de ritmo de 1 minuto evalúa todas las arritmias presentes.
En el gráfico de Poincaré se analizan los latidos que se encuentran fuera del rango esperado, lo que permite identificar claramente trastornos del ritmo.
Adicionalmente, se indica el porcentaje de latidos fuera de la norma. Esta función puede utilizarse para valorar en qué pacientes sería útil realizar un ECG de larga duración (Holter).

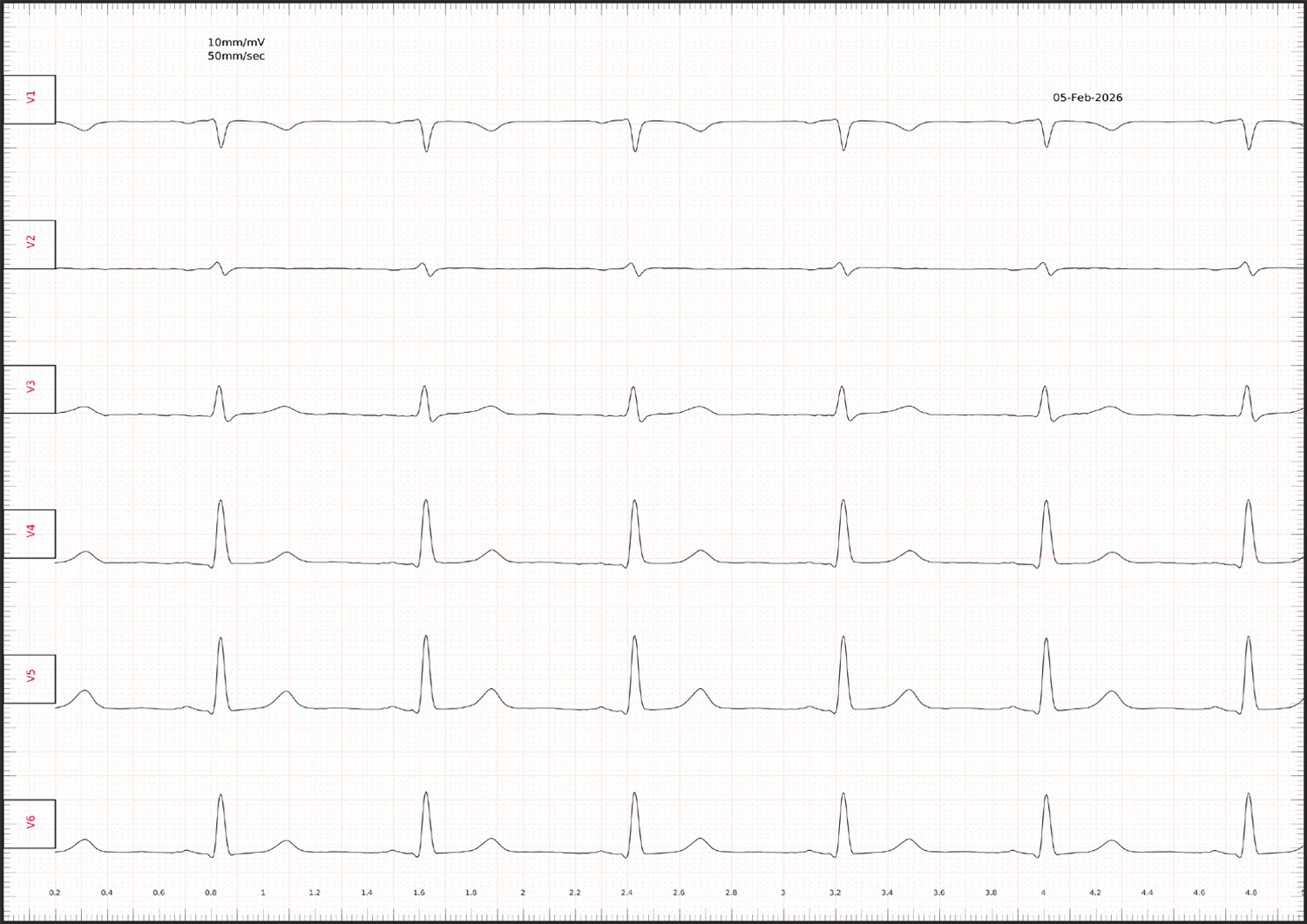

Páginas 4/5: ECG y análisis del ritmo
Representación del ECG convencional de 12 derivaciones, junto con las derivaciones extendidas V7–V9 y Vr3–Vr6, conforme a las guías de la ESC. Estas derivaciones adicionales permiten visualizar elevaciones del segmento ST que no siempre se detectan en el ECG estándar, lo que facilita un diagnóstico más fiable del infarto.
Página 6: Interpretación
Aquí se representan y resumen los tres factores evaluados según su grado de alteración. A partir de ellos puede deducirse una posible patología en cada uno de los tres aspectos, lo que permite establecer medidas diagnósticas y terapéuticas adicionales.
